Elektroplan zeichnen: Das solltest du wissen
Ob Elektroplan, Elektroinstallationsplan oder Installationsplan: Gemeint ist derselbe Plan. So entsteht er in myElectricPlan auf deinem Grundriss.
Elektroplan oder Installationsplan?
Beide Begriffe meinen dasselbe: einen Grundriss, auf dem alle elektrischen Betriebsmittel mit genormten Symbolen eingezeichnet sind. Dazu gehören Steckdosen, Schalter, Leuchten, Datendosen und die Anschlüsse für Herd, Waschmaschine oder Wallbox. Im Handwerk heißt er meist Installationsplan, Bauherren sagen oft Elektroplan oder Elektroinstallationsplan. Er ist die Grundlage für die Arbeit auf der Baustelle, für die Materialbestellung und für die Dokumentation nach der Abnahme.
Grundriss hochladen: PDF, PNG oder JPG
Du startest mit dem Plan, den du ohnehin hast: dem Grundriss vom Architekten als PDF oder einem Scan als PNG oder JPG, bis 5 MB je Datei. Ist ein PDF größer, speicherst du die Seite mit dem Grundriss vorher einzeln ab. Nach dem Hochladen kalibrierst du den Maßstab über zwei Referenzpunkte, zum Beispiel an einer bemaßten Wand. Danach stimmen Abstände und Längen auf dem ganzen Plan. Mehrere Etagen oder Wohnungen legst du als eigene Grundrisse im selben Projekt an, so bleibt das ganze Gebäude in einem Projekt zusammen.
Steckdosen planen mit DIN-18015-Symbolen
Steckdosen, Schalter und Leuchten ziehst du per Drag & Drop aus der Symbolbibliothek auf den Plan. Die Symbole sind nach Kategorien sortiert und nach Montagehöhe gruppiert, wie es DIN 18015-2 vorsieht. Jedem Symbol gibst du Stromkreis und Montagehöhe mit. Den Raum übernimmt es aus dem eingezeichneten Raum, in dem es liegt. Wie viele Steckdosen ein Raum braucht, liest du im Ratgeber weiter unten.
Elektroinstallation planen im Browser

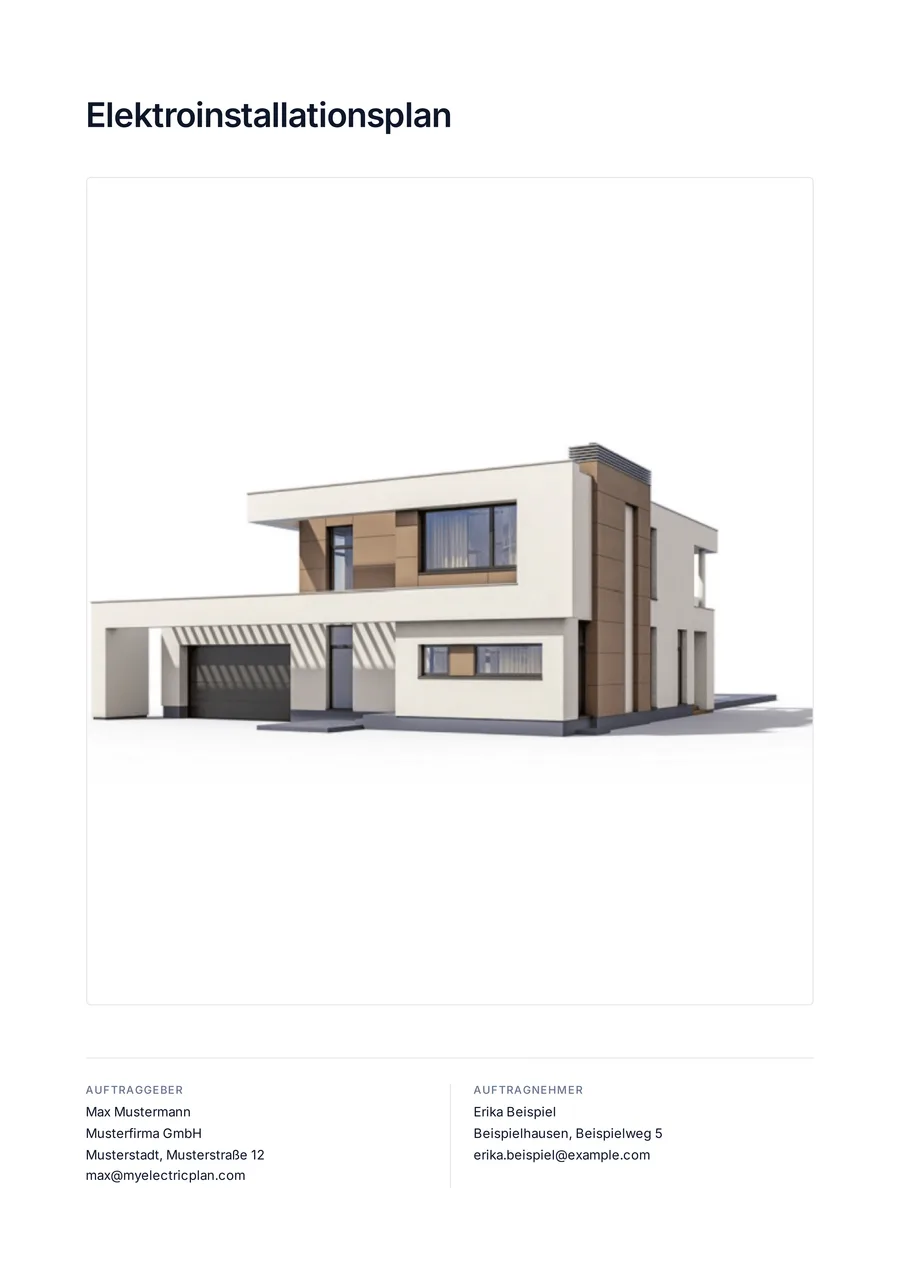

Für einen Elektroplan online brauchst du kein CAD-Programm und keine Installation. myElectricPlan läuft im Browser auf Windows, Mac und Tablet. Weil jedes Symbol seinen Raum und Stromkreis kennt, entsteht die Stückliste mit Mengen automatisch, und die Stromkreise nutzt du im Stromlaufplan und im Schaltschrank weiter. Ändert der Kunde etwas, passt du den Plan an und pflegst keine zweite Liste nach. Den fertigen Installationsplan exportierst du als PDF.
Was gehört in einen Elektroplan?
Ein vollständiger Elektroplan zeigt jede Steckdose mit ihrer Höhe, alle Schalter und Taster, die Leuchtenauslässe, Daten- und Antennendosen und die Anschlüsse für Herd, Geschirrspüler, Waschmaschine und Trockner. Dazu kommen Außensteckdosen, Rauchwarnmelder, Klingel oder Sprechanlage und der Platz für den Verteiler. Die Symbolbibliothek ist nach diesen Bereichen sortiert, so vergisst du nichts.
Elektroplan für Neubau und Sanierung
Im Neubau planst du auf dem Grundriss vom Architekten, bei einer Sanierung auf einem gescannten Bestandsplan oder deinem Aufmaß. In beiden Fällen zeichnest du die Räume ein, setzt die Symbole hinein und siehst sofort, was in welchem Raum geplant ist. Den Plan kannst du später jederzeit ändern, etwa wenn der Kunde eine weitere Steckdose oder eine Wallbox möchte.
