Kabel im Installationsplan

Du kannst jetzt Kabel direkt im Installationsplan zeichnen. Während du ein Kabel verlegst, rechnet die App die Länge mit und berücksichtigt dabei auch die Höhe bis zu den Symbolen. Die Kabel tauchen anschließend in der Stückliste und in deinen Exporten auf und können für deine weitere Planung genutzt werden!

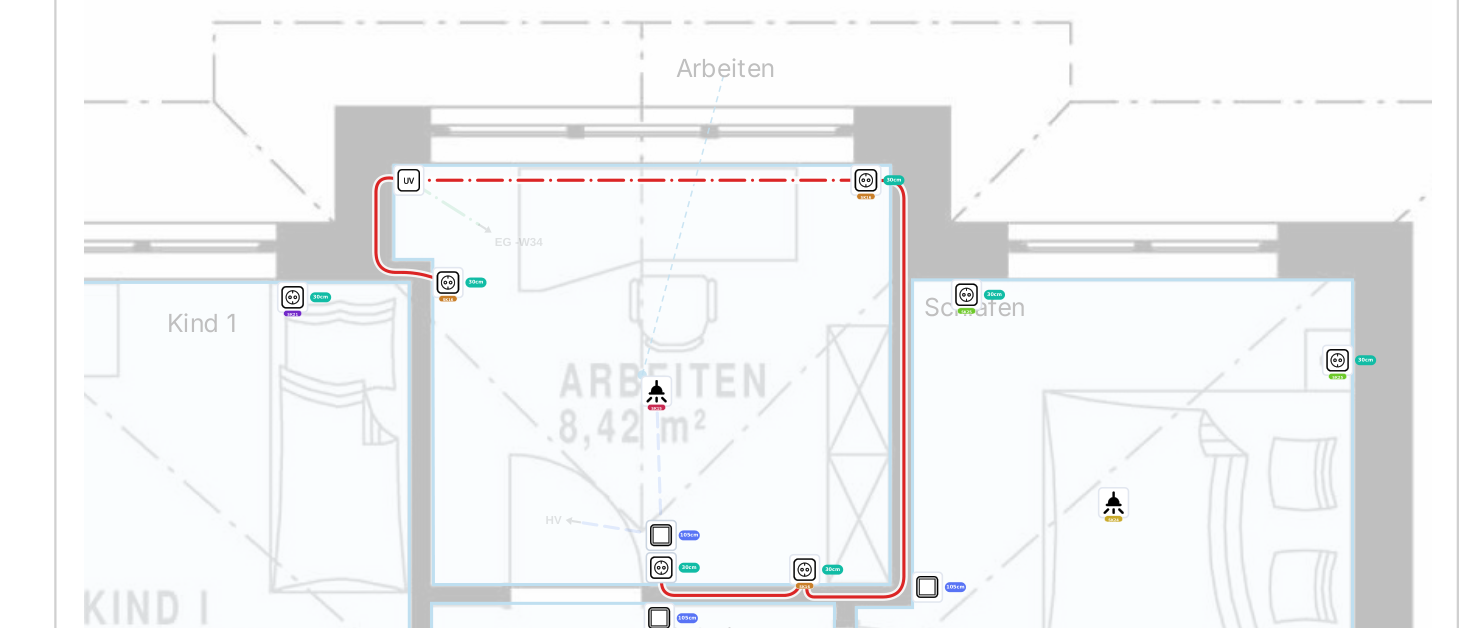

Kabel zeichnen

• Mit dem Kabelwerkzeug im Installationsplan zeichnest du Klick für Klick vom Verteiler zu den Symbolen.
• Punkte rasten an Symbolen ein, auch in zugeklappten Symbolgruppen.
• Ein Kabel lässt sich am Ende weiterführen. Das Werkzeug bleibt aktiv, bis du Esc drückst.
• Die Verlegeart wählst du pro Kabel: Wand, Decke oder Boden.
• Kabelenden verweisen auf einen Verteiler oder einen anderen Grundriss, beschriftet mit einem kurzen Kürzel wie HV oder EG.

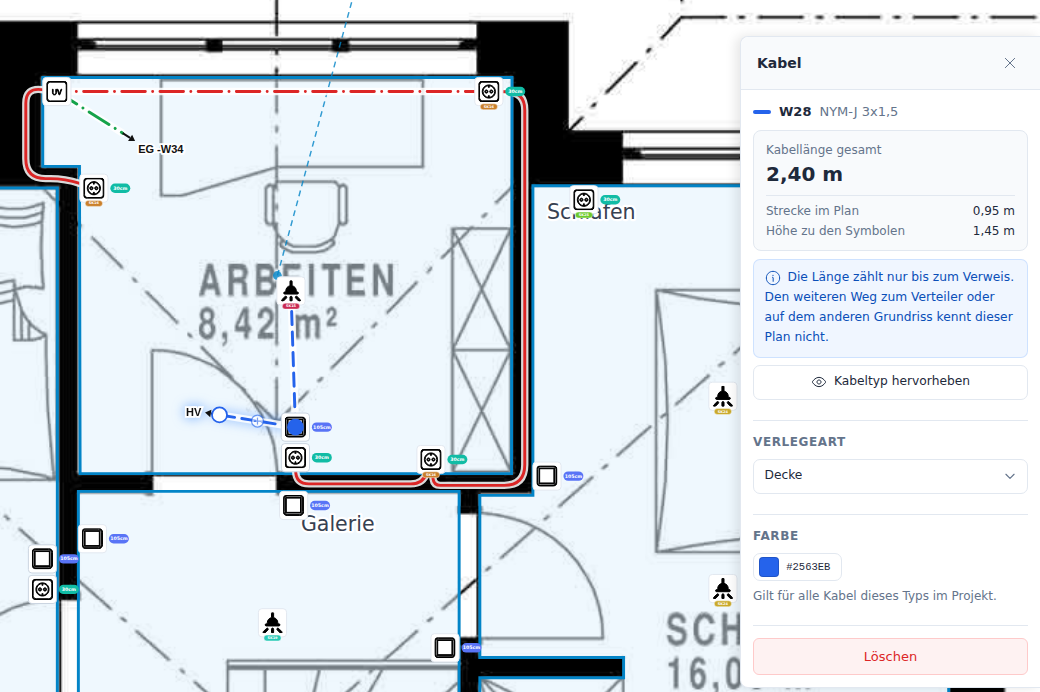

Länge auf einen Blick

• Das Kabel-Panel zeigt die Kabellänge gesamt: die Strecke im Plan plus die Höhe bis zu den Symbolen.
• Für jeden Grundriss gibt es eine Deckenhöhe. Über die Decke wird zu jedem Symbol auf dem Weg die Strecke bis zur Montagehöhe gezählt.
• In der Wand wird der Abstand zwischen den Montagehöhen mitgerechnet.

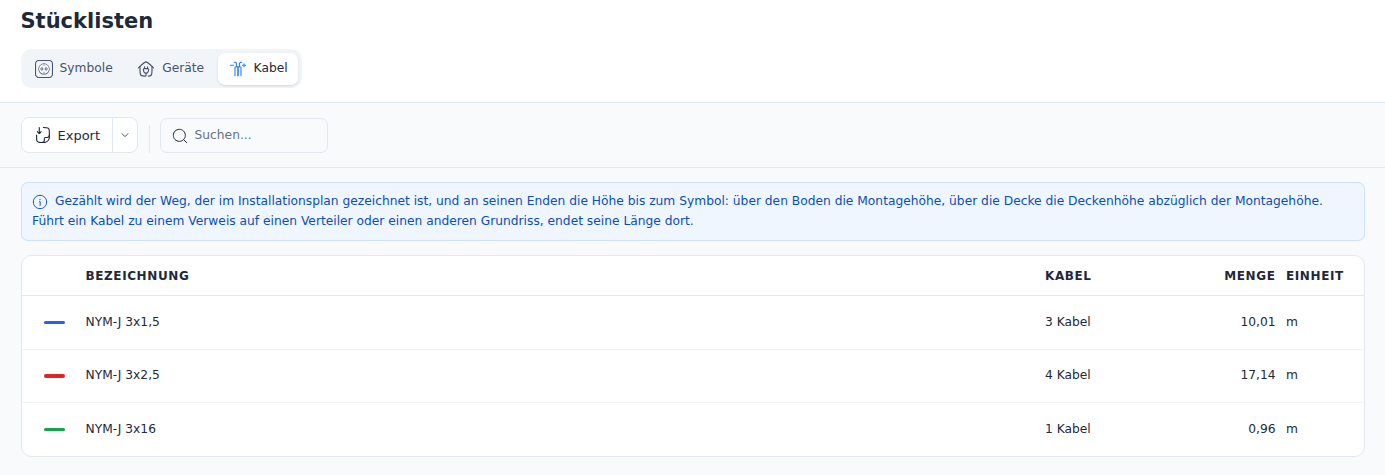

Stückliste & Export

• Neuer Tab Kabel in der Stückliste mit Metern je Kabeltyp. Das ist auch als CSV-Export verfügbar.
• Im Plan-Export gibt es für jeden Kabeltyp eine eigene Seite. Eine Kabellegende gibt es ebenfalls.
