Planuj rozdzielnice na siatce
Buduj rozdzielnicę wizualnie, przeciągaj aparaty swoich obwodów, dokładne pozycjonowanie w modułach. Lista materiałowa w pakiecie.
- Drag & drop
- Urządzenia z Twoich obwodów
- Z dokładnością do TE
- Rozmieszczanie oparte na siatce
- PDF + CSV
- Plan zabudowy & zestawienie materiałów
W szczegółach
Edytor szafy rozdzielczej w szczegółach
Tak budujesz rozdzielnicę rząd po rzędzie.
- 1
Pola i rzędy
Szafę budujesz z pól po 12 jednostek modułowych (TE), z szynami DIN, szyną zbiorczą lub licznikiem. Urządzenia wskakują dokładnie na miejsce.
- 2
Uzgodnienie
Tu znajdziesz urządzenia Twoich obwodów i ze schematu, których jeszcze brakuje w szafie. Przeciągasz je pojedynczo do rzędów.
- 3
Opisy
Opis obwodu i funkcji pochodzi bezpośrednio ze schematu ideowego.
- 4
Zestawienie materiałów
Zestawienie materiałów automatycznie liczy urządzenia i zaciski w szafie, osobno dla każdej rozdzielnicy.
Przykładowy eksport

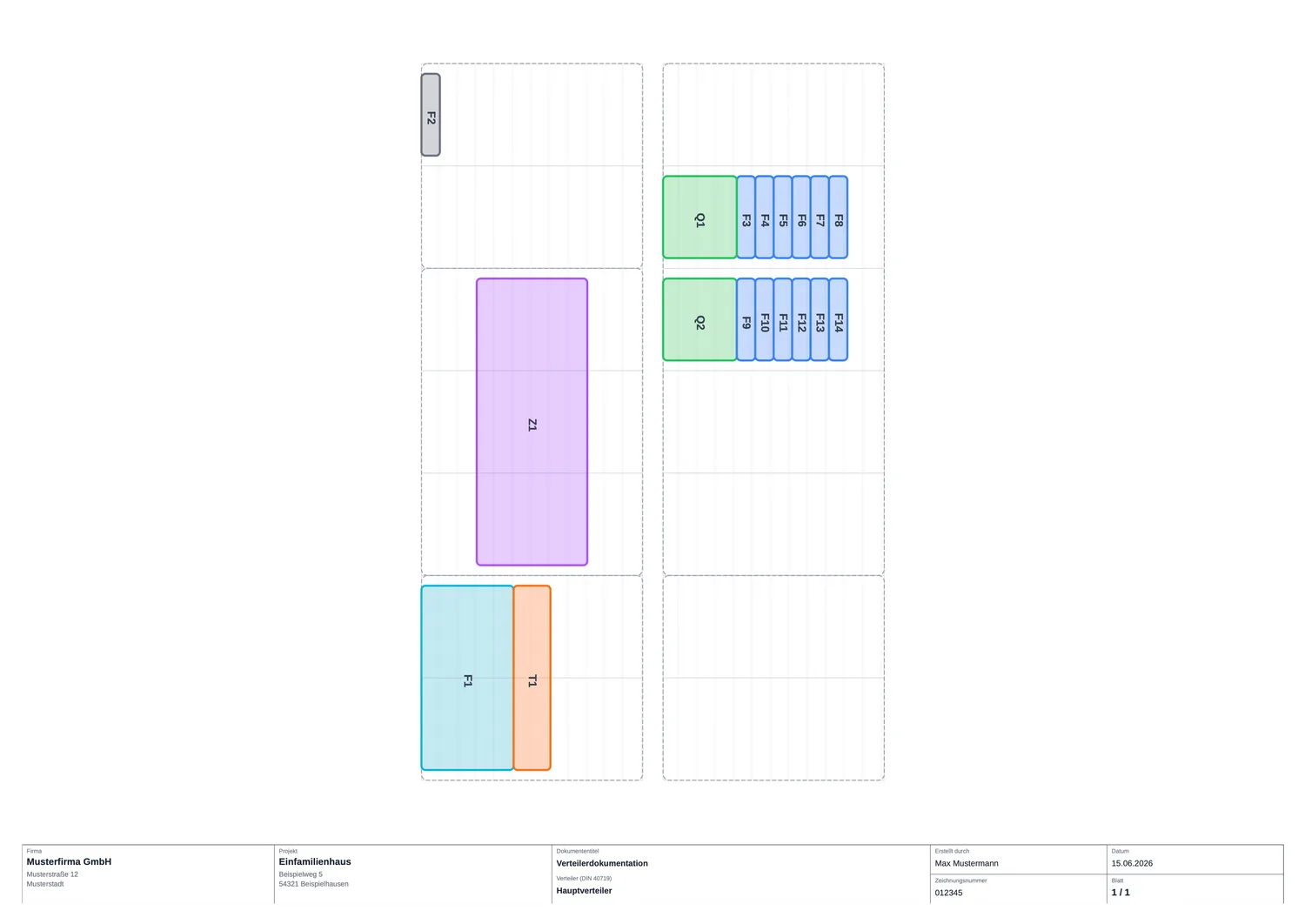

Tak wygląda Twój plan szafy sterowniczej
Gotowa zabudowa szafy sterowniczej w formacie PDF, wyposażona na podstawie Twoich obwodów.
- Układ szyny DIN ze wszystkimi urządzeniami i zaciskami
- Oznaczenie na każdym urządzeniu, tabliczka rysunkowa z danymi projektu
- Gotowy do druku do montażu i dokumentacji
Otwiera prawdziwy plik PDF w nowej karcie. Bez rejestracji.
Jak to działa
Od obwodu do gotowej rozdzielnicy
Trzy kroki i układ jest gotowy.
- 1
Przypisz obwody
Przypisz obwodom rozdzielnicę i aparat. Wtedy pojawiają się w szafie w zakładce Uzgodnienie.
- 2
Skonfiguruj rozdzielnicę
Dodaj pola po 12 modułów, wybierz zabudowę i rzędy. Potem przeciągnij aparaty do rzędów.
- 3
Eksportuj układ
Plan w PDF, legenda zabezpieczeń w PDF lub Excel i lista materiałowa w CSV.
Współdziałanie
Szafa w szerszym kontekście
Plan zabudowy powstaje z tych samych urządzeń co schemat ideowy i zestawienie materiałów.
Plan instalacji
Umieść symbole DIN na swoim rzucie i w kilka minut uzyskaj gotowy plan.
Dowiedz się więcejSchemat obwodów
Zgodne z normami schematy obwodów, generowane automatycznie z topologii instalacji, bez ręcznego rysowania.
Dowiedz się więcejAdresy grup KNX
Przydzielaj adresy grupowe KNX i eksportuj je w formacie zgodnym z ETS, bez licencji ETS.
Dowiedz się więcejPoradniki
Powiązane artykuły z bloga
Pogłęb swoją wiedzę dzięki naszym poradnikom o projektowaniu, normach i praktyce.
- Oprogramowanie do projektowania rozdzielnic: rozmieszczenie, plan zacisków, lista materiałów
- Wybór właściwego wyłącznika różnicowoprądowego – Porównanie typów A, B, F
- Właściwy dobór wyłącznika nadprądowego – porównanie typów B, C, D
- Detekcja zwarć łukowych (AFDD): wymagania, działanie i zastosowanie
- Prawidłowe planowanie ochrony przed przepięciami – porównanie SPD typu 1, 2, 3
- Stopnie ochrony IP wyjaśnione: IP20, IP44, IP65, IP68 w praktyce
FAQ
Częste pytania
Zaplanuj swoją pierwszą szafę rozdzielczą
Wyposażona w aparaty Twoich obwodów, gotowa do montażu. Zacznij teraz za darmo.
