Software esquema elétrico

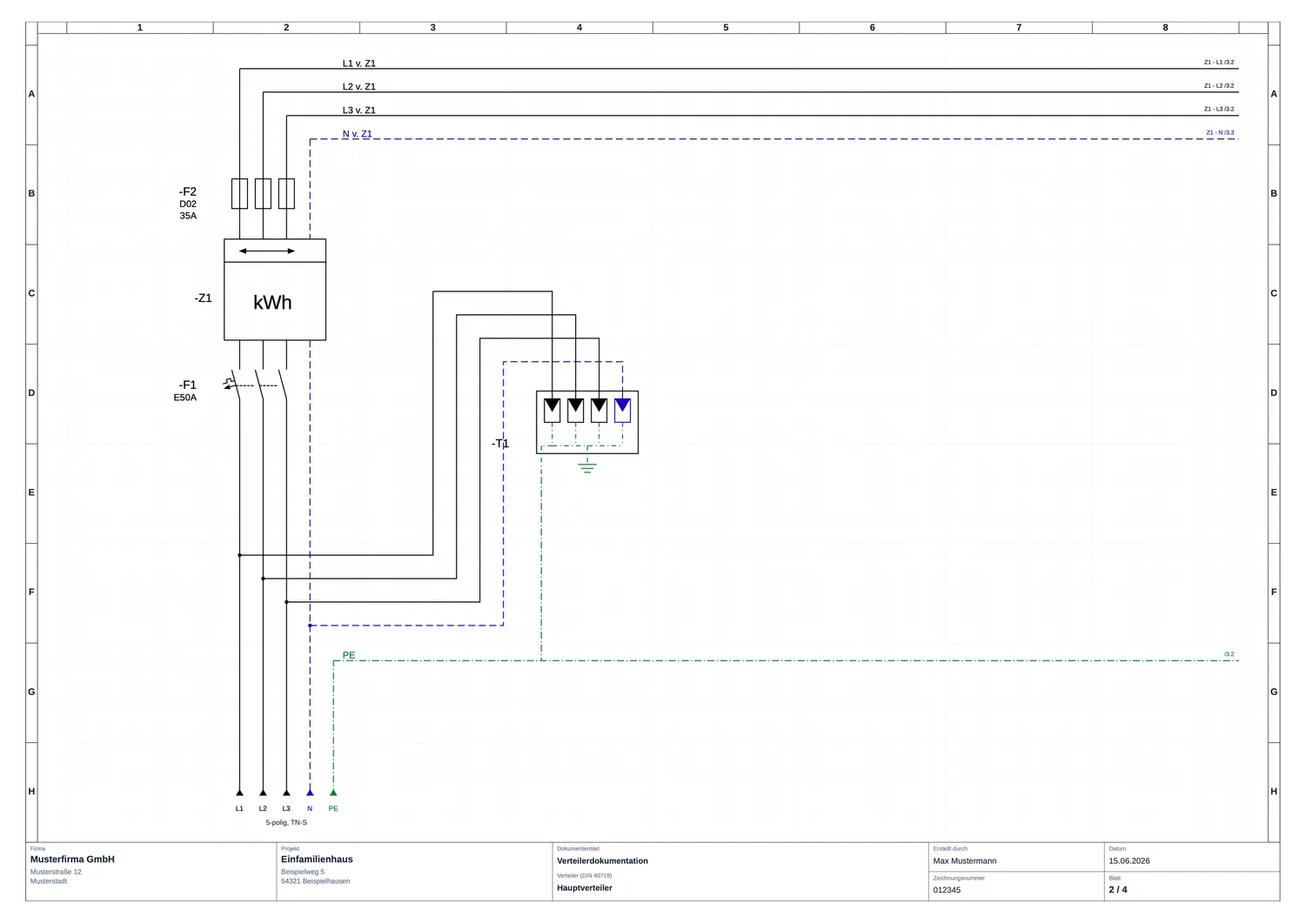

Esquemas elétricos gerados a partir do seu plano
Esquemas conformes às normas gerados diretamente do plano de instalação. Barramentos, réguas e referências cruzadas inclusos.
Problemas
O esquema costuma ser a hora mais cara
Desenhado à mão, sujeito a erros e desatualizado assim que a instalação muda.
Trabalho dobrado
O que você posicionou no plano, desenha de novo no esquema. Cada mudança vira manutenção dupla.
Referências à mão
Seguir bornes e ligações entre páginas exige foco e gera erros.
Conforme à norma — mas como?
DIN EN 61082, símbolos, rotulagem. Fazer certo leva horas de pesquisa.
Como funciona
Como nasce o seu esquema
Três passos e a documentação está pronta para entrega.
- 1
Planeje a instalação
Posicione os símbolos no plano e atribua-os aos circuitos.
- 2
Gere o esquema
Um clique produz o esquema multi-página com atribuição de disjuntores e agrupamento de DRs.
- 3
Ajuste e exporte
Adicione barramentos, atribua bornes, exporte em PDF. Pronto para entregas e revisões.
Funções
Funções para documentação profissional
Profundo o bastante para instalações complexas, simples para o dia a dia.
Geração automática
Os esquemas derivam do plano de instalação. As mudanças se propagam nas duas direções.
Multi-página com referências
Acompanhe bornes e dispositivos entre páginas. Navegação e referências automáticas.
Barramentos e réguas
Editor dedicado para barramentos, réguas e ligações, com auxílio de roteamento.
Símbolos normalizados
Símbolos conforme DIN EN 60617 e diagramação conforme DIN EN 61082. Rotulagem e fontes em conformidade.
Agrupamento DR / disjuntor
Agrupamento automático por DR e atribuição de disjuntores. Seletividade num relance.
PDF pronto para impressão
Exportação PDF multi-página com cabeçalho, paginação e estado de revisão.
Conectado ao restante
O esquema está ligado a:
FAQ
Perguntas frequentes
Pronto para um planeamento elétrico eficiente?
Pare de inserir dados várias vezes. Planos de instalação, esquemas de circuitos, listas de materiais e mais – tudo automático. Comece gratuitamente hoje.
