Installation 01.06.2025 · 10 min läsning

Planera uttag korrekt – höjder, avstånd och rumsspecifika rekommendationer

Uttag Placering Rumsplanering DIN 18015

Genomtänkt placering av uttag och strömbrytare förhindrar grenuttag, lösa kablar och senare omarbetning.

Denna guide visar standardmonteringshöjder, rimliga avstånd och konkreta rekommendationer per rum – praktiskt och standardanpassat.

Vem är den här guiden för?

  • Husbyggare och renoverare som vill ha strukturerad planering
  • Elektriker och planerare som snabb checklista
  • Inredningsarkitekter för funktionella rumsplanritningar
  • Alla som vill ta hänsyn till framtida behov

Standarder och föreskrifter

DIN 18015 – Minimiutrustning

Definierar bland annat minsta antal och placering av uttag per rum (utrustningsklasser).

  • Tillräckligt med uttag per användningszon
  • Separation av lågspänning och nätspänning
  • Framåtblickande reserv för senare utbyggnad
  • Planering längs installationszoner

DIN 18015‑2/‑3 – Kabeldragning

Reglerar installationszoner och kabeldragning i väggar och tak.

  • Följ horisontella/vertikala installationszoner
  • Följ skyddsområden i våtrum
  • Minimera genomföringar
  • Säkerställ mekaniskt skydd

VDE 0100 – Säkerhet

Elsäkerhet, skyddsåtgärder och jordfelsbrytarskydd.

  • Jordfelsbrytare för uttagskretsar
  • Välj matchande kabeltvärsnitt och skydd
  • Våtrum: skyddsområden och IP-klassning
  • Jordning och potentialutjämning

Observera

Följande rekommendationer ersätter inte professionell planering. Följ alltid gällande standarder och låt installationen utföras av behöriga elektriker.

Allmänna monteringshöjder och avstånd

Rekommenderade monteringshöjder

Element Standard Tillgänglig
Uttag (allmänt) 30-40 cm40-85 cm
Uttag köksbänksyta 100-120 cm85-105 cm
Strömbrytare 105-110 cm85 cm
TV/Multimediautag 30 cm40-85 cm
LAN-uttag 30 cm40-85 cm

Typiska avstånd

  • Från vattenkällor: minst 60 cm avstånd till handfat/duschar (om inte lämplig IP-klassning).
  • Till hörn/öppningar: 10–15 cm från dörr-/fönstersmygar.
  • Ovanför bänkskivans kant: 10–20 cm (kök).
  • Gruppering: samla uttag i flerramar istället för att sprida dem.

Mät och markera korrekt

Standardförfarande

  • Definiera färdigt golvnivå (FFL) – referera alla höjder till den.
  • Markera höjdlinjer runt rummet med laser/vattenpass.
  • Rita installationszoner och placera dosor centrerat.

Markering på planritningen

  • Markera uttag med symbol och exakt antal.
  • Skriv höjd (FFL) bredvid symbolen.
  • Märk strömbrytarkretsar och flergångsbrytare.
  • Markera tydligt specialuttag (LAN, SAT, USB, KNX).

Rumsspecifika rekommendationer

Vardagsrum

Grundutrustning

  • Soffa/TV-zon: 6–10 uttag plus 2× LAN och SAT/koax vid mediaområdet.
  • Periferi: Ett dubbeluttag var 2–3 m.
  • Belysning: Strömbrytare vid dörrar, eventuellt växel-/korskoppling.
  • Golvuttag: Valfritt för fristående möbler.
  • USB‑A/‑C: Planera enskilda ladduttag.

Extra/komfort

  • Stämningsbelysning: Kopplade/dimbara uttag för lampor.
  • Nätverk: LAN till TV, streaming, konsol.
  • Multimedia: Reservrör till mediaskåpet.
  • Smart home: Tillhandahåll gränssnitt för knappsatser/ställdon.
  • Solskydd: Uttag/anslutningar vid fönstergrupper.

Tips: Planera en mediaväggspanel med infällda uttag (230V, LAN, SAT, HDMI) bakom TV:n.

Kök

Grundutrustning

  • Bänkskiva: 4–6 uttag ovanför bänkskivan (fördelade).
  • Småapparater: Separata uttag för kaffemaskin, brödrost, etc.
  • Stora apparater: Dedikerade anslutningar för ugn, diskmaskin, kylskåp.
  • Köksö: Uttag i köksön (pop‑up/golvbox).
  • Högskåp: Uttag för mikrovågsugn/inbyggnadsenheter.

Säkerhet/standarder

  • Undvik stänkzoner; håll avstånd till diskbänk/spis.
  • Jordfelsbrytare obligatoriskt; planera tillräckligt med kretsar.
  • Dimensionera arbetsytan med tillräcklig belastningsreserv.

Extra/komfort

  • USB-ladduttag vid bänkskivan.
  • Wi‑Fi AP/LAN i köket för enheter.
  • Underskåpsbelysning: tillhandahåll uttag/strömbrytare.
  • Ångugn/vinkyl: tillbehörsuttag.
  • Smarta enheter (t.ex. KNX-ställdon) i skåpet.
  • Bänkskivekanal med integrerade uttag.

Observera: Kontrollera lastfördelningen och använd separata kretsar för arbetsapparater.

Planeringstips

  1. Göm inte uttag bakom inbyggnadsapparater.
  2. Planera tillräckligt med uttag vid bänkar/barområden.
  3. Reservrör till köksö/högskåp.
  4. Beakta apparaters höjd och djup vid placering.

Badrum

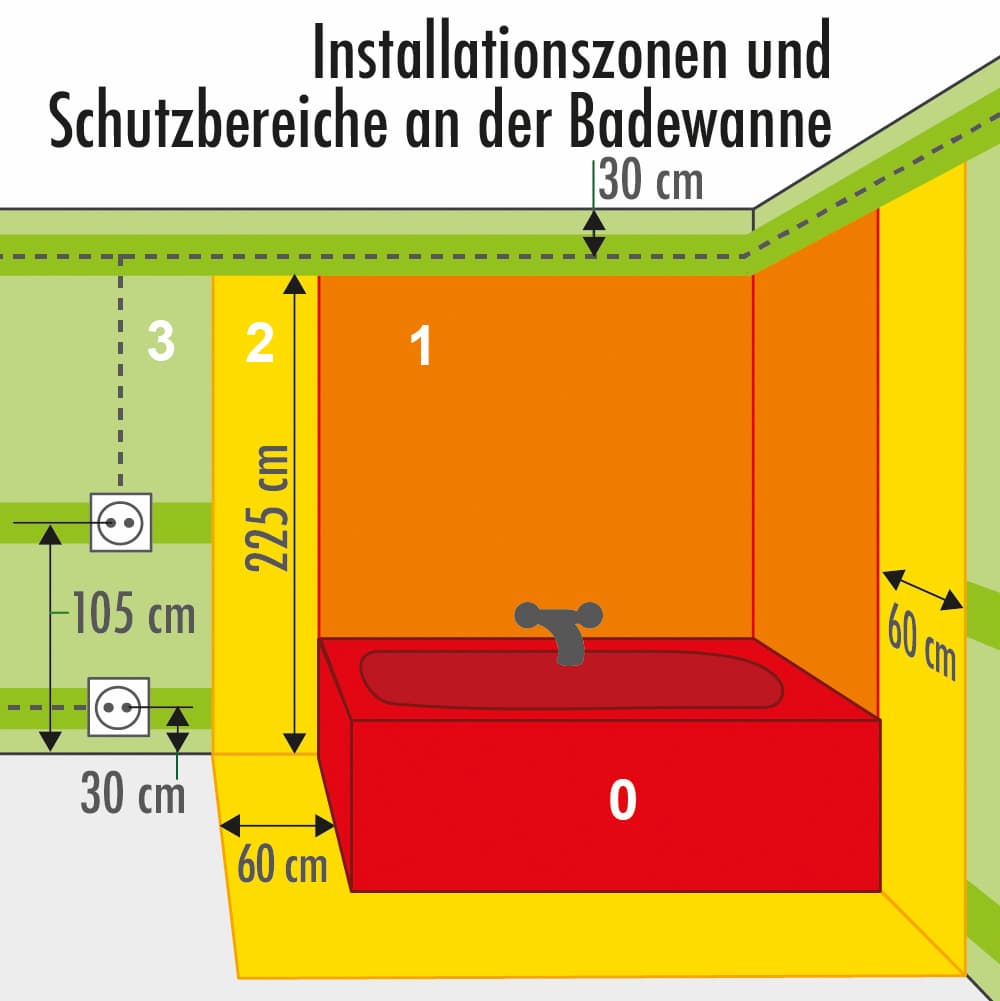

Skyddszoner i badrum

Skyddszoner enligt DIN VDE 0100‑701 (exempel)

Skyddszoner

Zon Område Installation
0 Inuti badkar/dusch Enbart SELV-utrustning, inga uttag
1 Upp till 2,25 m ovanför badkar/dusch Fasta enheter med lämplig IP-klassning, inga uttag
2 60 cm runt zon 1 Armaturer IPx4, uttag enbart utanför zon 2
3 Utanför zonerna Normala uttag med jordfelsbrytare tillåtna

Säkerhetsanmärkningar

  • 30 mA jordfelsbrytare krävs.
  • Följ IP/skyddsklass.
  • Kompletterande potentialutjämning.
  • Enbart fackmannainstallation.

Grundutrustning

  • Uttag för hårtork/rakapparat vid spegeln.
  • Anslutning för tvättmaskin/torktumlare (om tillämpligt).
  • Spegelskåp med integrerat uttag.
  • Strömbrytare/knappsats eventuellt utanför badrummet.

Extra/komfort

  • Uttag för duschtoalett/bidé.
  • Matning för handdukstork.
  • Fuktbeständiga högtalare/multimedia.
  • Smart spegelskåp/belysning.
  • Reservuttag i tvättställsskåp.

Sovrum

Grundutrustning

  • Varje sängbord: 2× uttag (lampa + laddning).
  • Strömbrytare vid dörren, eventuellt centralavstängning.
  • 1–2 uttag vid byrå/TV-yta.
  • LAN/SAT vid TV-yta vid behov.
  • Reservrör för framtida tillägg.

Extra/komfort

  • USB‑A/‑C ladduttag vid sängen.
  • Läslampa separat kopplingsbar/dimbar.
  • Golvuttag för golvlampa.
  • Rullgardin/persiennanslutningar.
  • Närvaro-/nattljussensorer.

Tips: Planera dubbla uttagsinsatser vid varje sängbord (laddning + lampa).

Hemmakontor/arbetsrum

Grundutrustning

  • 6–10 uttag vid skrivbordet (PC, skärmar, laddare).
  • Minst 2× LAN vid skrivbordet.
  • Separat uttag för skrivare/skanner.
  • Tillhandahåll uttag på båda sidor om skrivbordet.
  • God belysning kopplingsbar/dimbar.

Teknik/nätverk

  • UPS för kritiska enheter.
  • Dedikerad krets minskar störningar.
  • Strukturerad LAN-kabeldragning och PoE vid behov.

Modern uppsättning

  • Tillhandahåll USB‑C PD-uttag/dockningsstation.
  • PoE för accesspunkt/kamera.
  • Kabelkanaler/kabelhantering för en prydlig arbetsplats.
  • Uttag nära bildskärmsarmen.
  • Anslutning för höj- och sänkbart skrivbord.
  • Beakta akustik/konferensteknik.

Tips: Ett centralt teknik-/nätverksskåp skapar ordning och reserver.

Hall/trappuppgång/källare

Hall

  • Ett uttag var 3–4 m (dammsugare).
  • Uttag vid klädhängare.
  • Nattljus eller belysning med rörelsesensor.
  • Kontrollera porttelefon/routerposition.
  • Reserv för dekoration/julbelysning.

Trappuppgång

  • Belysning via rörelsesensor/trapptimer.
  • Planera ett uttag längst ner och längst upp.
  • Tillhandahåll plats för repeater/accesspunkt.
  • Valfri ledstångsbelysning.
  • Beakta sensorer (rök/CO).

Källare/teknikrum

  • Flerfacksuttag vid arbetsbänk/arbetsyta.
  • Uttag för frys/värmepanna.
  • Tvättstuga: separata uttag för tvättmaskin/torktumlare.
  • Anslutningar för lyftanordning/filter/pump.
  • Placera nätverksutrustning/UPS prydligt.
  • Planera reserver och reservrör.

Sammanfattning och checklista

Snabbkontroll före utförande

Kontrollera behov per rum: användning, möbler, mediazoner.

Följ standardhöjder och avstånd.

Dimensionera tillräckliga kretsar, jordfelsbrytare och tvärsnitt.

Tillhandahåll reserver och blankdosor.

Planera specialuttag (LAN, SAT, USB, KNX).

Avstäm dokumentation och planstatus.

Med framåtblickande planering undviker du grenuttag och skapar komfort – idag och i framtiden.
